読取顕微鏡XYシリーズ
MEASURING MICROSCOPE XYseries

複雑な形状部位も容易に測定

読取顕微鏡XYシリーズD2XY-KSHの画像 写真は D2XY-KSH (標準鏡筒仕様)
( X: 200mm x Y : 150mm)

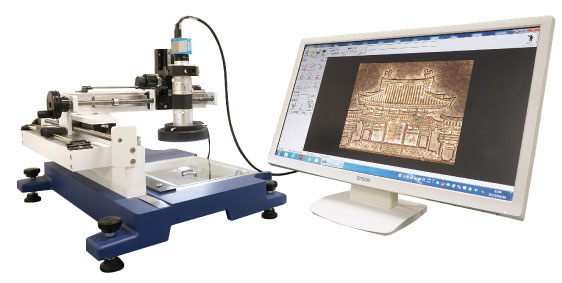

読取顕微鏡XYシリーズD2XY-KSHズームスコープ仕様の画像 写真は D2XY-KSH (ズームスコープ仕様)
( X: 200mm x Y : 150mm)

<特徴>
・最小読取値  0.01mm
・複雑な形状の測定が可能
・豊富なラインナップ

<機種>
・ D2XY-KSH ( X: 200mm x Y : 150mm)
・ D5XY-KSH ( X: 500mm x Y : 150mm)
・ D10XY-KSH ( X: 1000mm x Y : 150mm)

製品紹介

平面の2点間の長さを測定する機器です。
部品加工品や微細部品などの寸法検査にご使用いただけます。
特に本機は、非接触で測定が可能なため、ノギスやマイクロメータ等で、測定が困難な複雑な形状部位を、顕微鏡内の平面座標上で容易に測定することができます。
また、金属だけではなく、プラスチックやゴムのように、形状が変形しやすい部品の測定にも適しております。
工具顕微鏡や投影機の代わりとして、お使いいただけます。

■LEDリング証明
LED-48T
■LEDハンド証明
GZ-203
■光輝度ダブルアームLED証明
LED-W60
LEDリング証明 LEDハンド証明GZ-203 光輝度ダブルアームLED証明
  • 3点ねじ止め
  • ON/OFF SW
  • 調光ダイアルにて光量調整
  • DC12V 1A ACアダプター付
  • ハンドorマグネット
  • ON/OFF SW
  • 底面マグネット360°可動式ヘッド
  • リチウムイオン充電池内蔵充電式
  • LED Wアーム
  • ON/OFF SW光量調整
  • DC5V 2A
  • ACアダプター付
  • <オプション品の紹介 さらに使いやすく便利に>

    ズームスコープカメラを本機にお取り付けいただく事で、パソコン上に画像を映し出すことができ、測定箇所を大きく観察することができます。
    さらに、二次元計測ソフトを追加することで、計測値や画像を保存することができ、データ解析や品質管理が、より便利に行えるようになります。
    また、Vブロックや両センター保持機構にすることで、棒状の製品測定時において安定したワークの保持が可能となります。

    その他色々と取り揃えております。詳細はこちらから

    製品構成

    製品構成 標準仕様
    型式 D2XY-KSH、D5XY-KSH、D10XY-KSH
    測定範囲 X軸 200mm、500mm、1,000mm
    Y軸 150mm
    最小読取値 0.01mm(デジマチック仕様)
    総合倍率 50倍・25倍 十字線入
    ステージ アルミ製・ガラス製よりお選びいただけます。
    サイズ・重量 約350mm(H)×550mm(W)×370mm(D)22kg※D2XY-KSH
