製品情報

アクセサリー
Option

»標準鏡筒

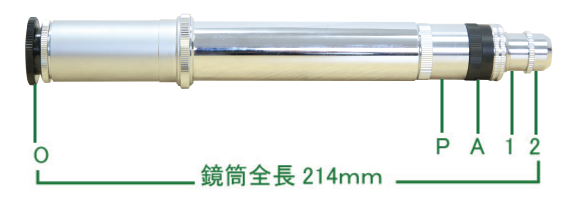

標準鏡筒

型式:NRM-TU(表1)
総合倍率作動距離視野仕様レンズ
顕微鏡50倍25mm2.9mmO.P.A.1.2.
25倍50mm5.3mmO.P.A.1.
望遠鏡(標準)5.5倍1.8m~∞(接眼部の伸縮により)O.P.A.
セット(写真の状態、顕微鏡50x)から、(P)ツナギ管、(A)、(1)、(2)レンズを
取り外して、倍率を変える事ができます。(表2参照)

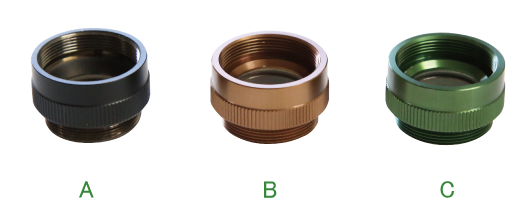

» NRM-TU用アダプターレンズ
アダプターレンズ

製品仕様
望遠鏡として至近距離の測定には、アダプターレンズを使用します。

※アダプターレンズAは標準鏡筒にセットされております。



» 望遠鏡作動距離交換表
(表2)
組合せ対物作動距離組合せ対物作動距離
P A B C150~180mm A C280~460mm
A B C180~230mmP A B330~640mm
P A C230~300mm A B510~2,150mm
望遠鏡として至近距離の測定には、アダプターレンズを使用します。(表2)

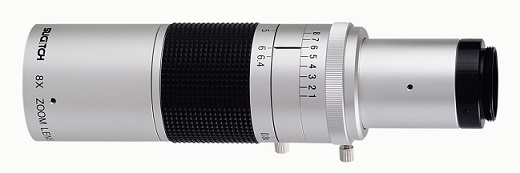

» Cマウント付きズーム鏡筒 TS-93005
Cマウント付きズーム鏡筒TS-93005

製品仕様
倍率範囲 ズーム鏡筒0.8×~6.4×(ズーム比8.0)
WD 83mm
モニター倍率 TS-93005、USB3.0カメラで、23.6型モニターを使用した場合のモニター倍率は、およそ55x~440x となります。

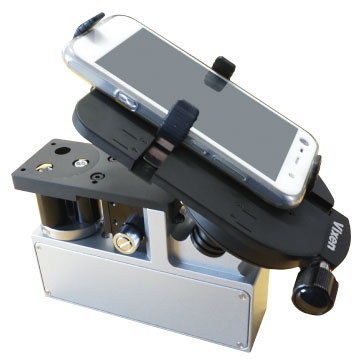

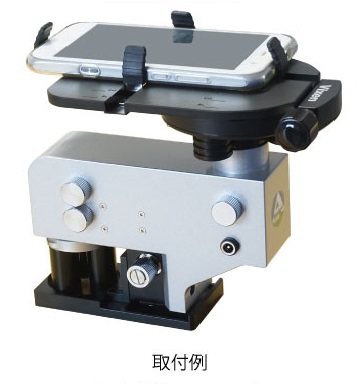

» スマートフォン用カメラアダプター
スマートフォン用カメラアダプタースマートフォン用カメラアダプター

製品仕様
お手持ちのスマートフォンで手軽に撮影することができます。
適合条件についてはお問い合わせください。

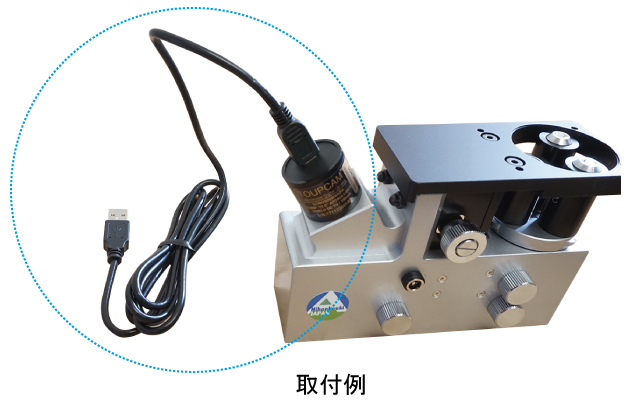

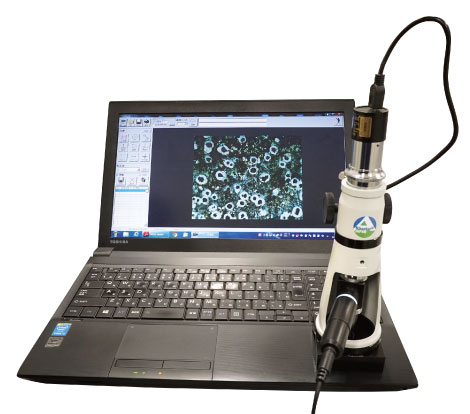

» USBカメラ
USBカメラUSBカメラ

オプション
Option


»照明機器

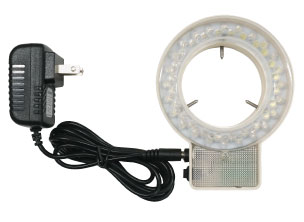

・LEDリング照明LED-48T

LEDリング照明LED-48T
  • ●3点ねじ止め
    ●ON/OFF SW
  • ●調光ダイアルにて光量調整
  • ●DC12V 1A ACアダプター付

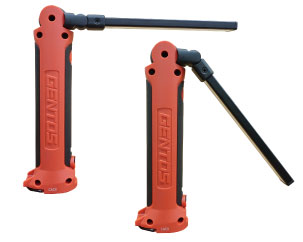

  • ・LEDハンド照明GZ-203

    LEDハンド照明GZ-203
  • ●ハンドorマグネット
  • ●ON/OFF SW
  • ●底面マグネット360°可動式ヘッド
  • ●リチウムイオン充電池内蔵充電式
  • ・高輝度ダブルアームLED照明LED-W60

  • ●LED Wアーム
  • ●ON/OFF SW光量調整
  • ●DC5V 2A
  • ACアダプター付
  •

    ・バックライトLED照明

    ●180 ×150mm

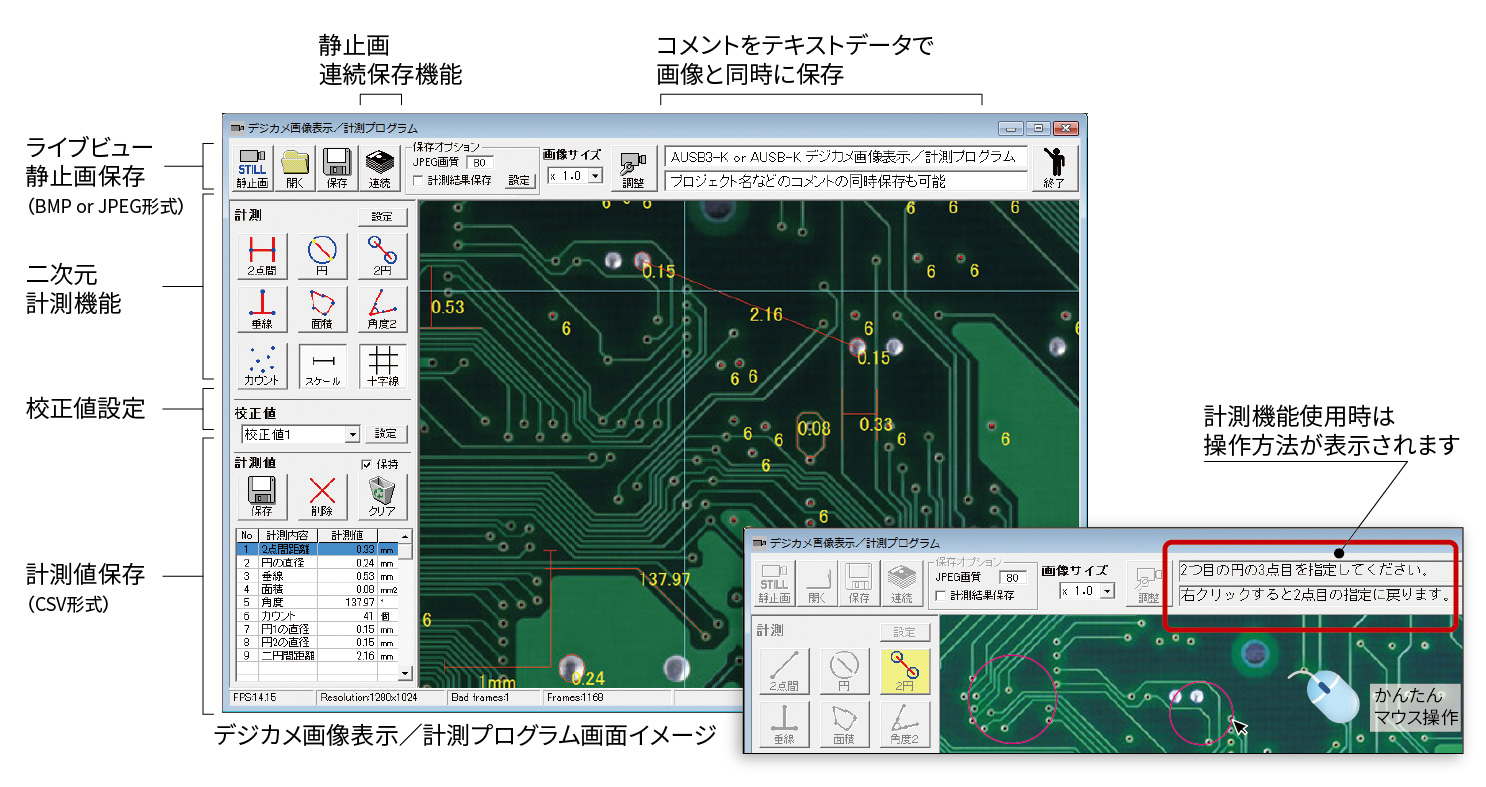

    »2次元計測ソフト
    二次元計測ソフトマニュアル・ダウンロード

    ・デジカメ画像表示/計測プログラムソフトウェア  付属USBカメラ

    2次元計測ソフト
    »校正スケール(4 in 1マルチモデル対物ミクロメーター)
    校正スケール

    計測時の校正に便利なスケール(反射照明用)です。
    1面に4種類の高精度目盛リがありますので、さまざまな倍率環境でお使い頂けます。


    »リニアスケール

    仕様(測定顕微鏡)0.001mm

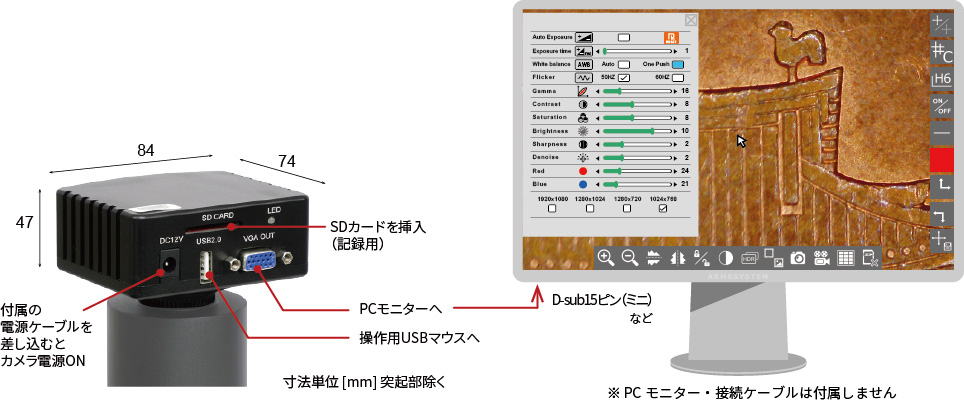

    »ダイレクトカメラ、Cマウントアダプター

    ・PCモニター接続Cマウントカメラ AR-D200HD

    ダイレクトカメラ、Cマウントアダプター
    »スンプ観察表面鏡

    »枠付フィルター(青、緑、白)

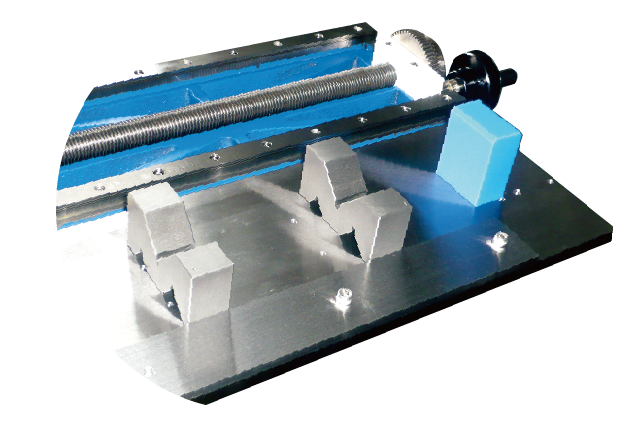

    »Vブロック
    Vブロック

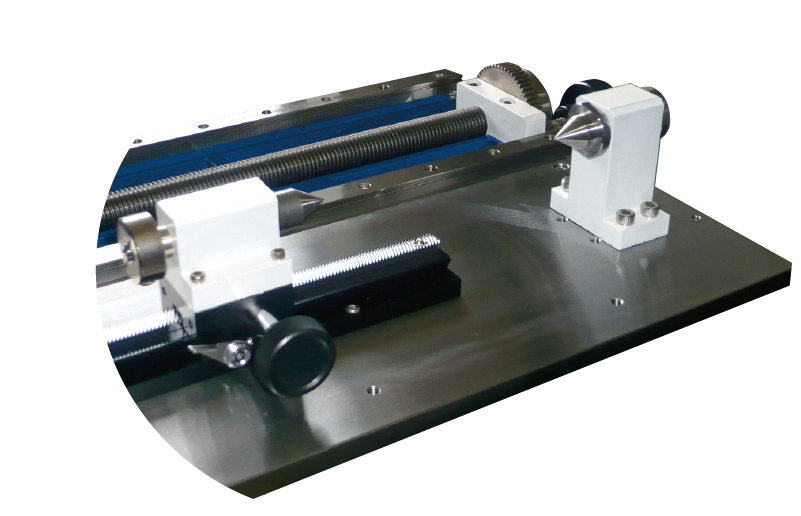

    »両センター
    両センター

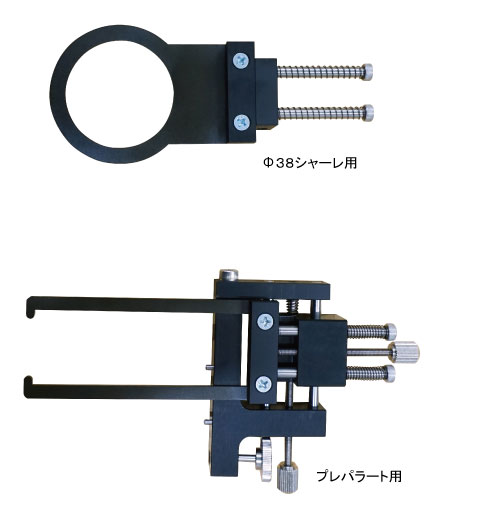

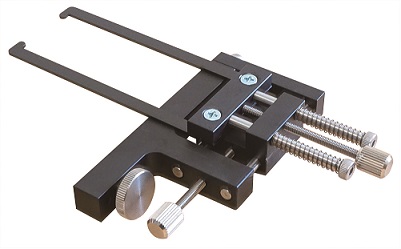

    »メカニカルステージ

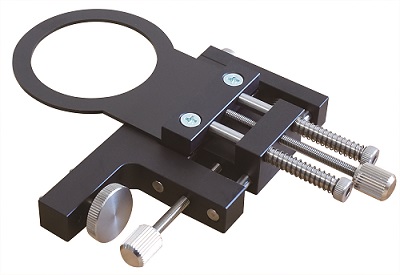

    メカニカルステージ メカニカルステージ取付例

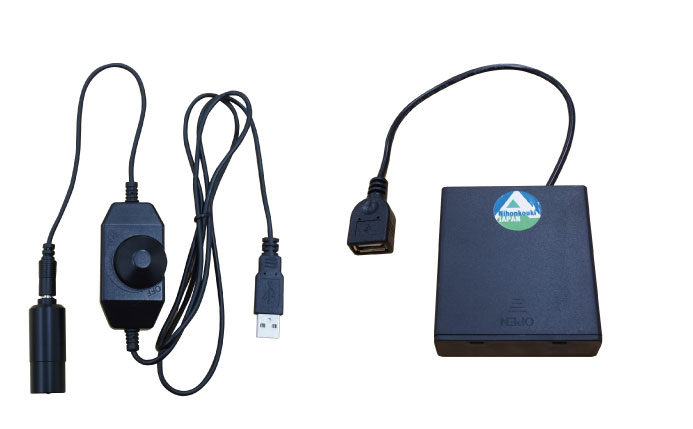

    »光源ユニット
    光源ユニット

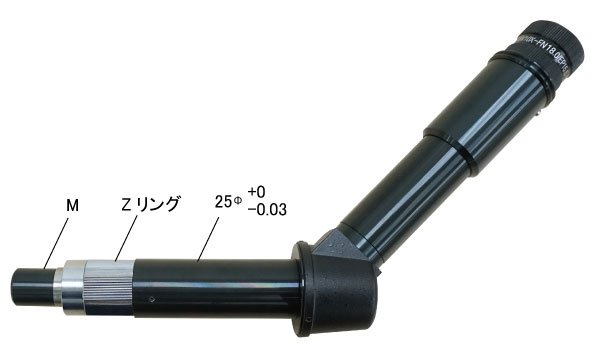

    »傾斜鏡筒45℃(正立像)
    傾斜鏡筒45℃(正立像)
  • 特徴
  • ●Zリングの操作でズームフォーカスができます
  • ●Mレンズを取り外すと望遠鏡として使用できます
  • 製品構成 製品仕様
    機種 顕微鏡望遠鏡
    総合倍率 23~35×
    作動距離 26~33m/m 300m/m~∞
    (Mレンズを外す)
    視野Φ 5.2~4.5m/m

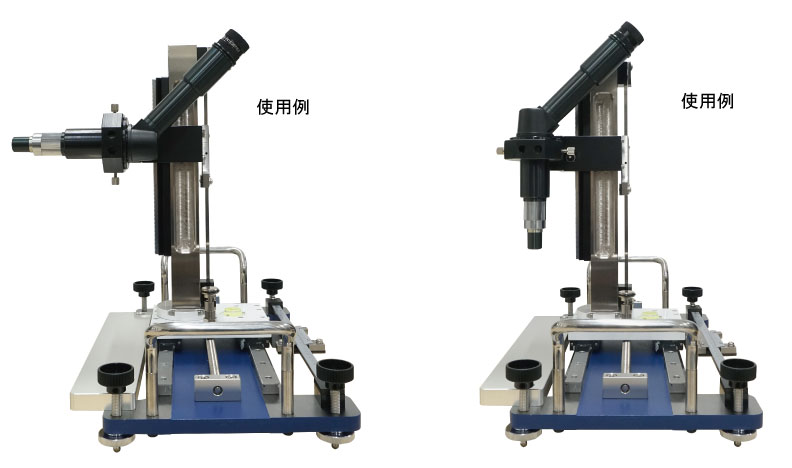

    傾斜鏡筒45℃(正立像)使用例
    機種別オプション対応表
