カセトメーター
cathetometer

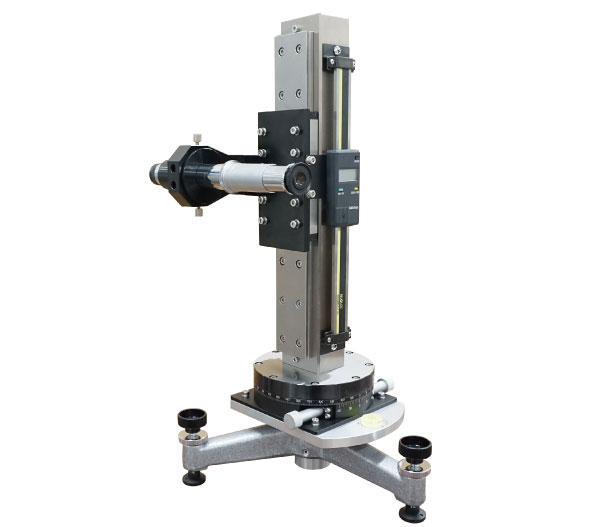

カセトメーターNCZ-150Dの画像 NCZ-150D

<特徴>
・最小読取値  0.01mm
・望遠鏡仕様時、作動距離は最短 150mm
・非接触で測定可能
・デジタルスケール搭載
・豊富なラインナップ

<機種>
・ NCZ-150D
・ NCZ-200D
・ NCZ-300D
・ NCZ-460D

製品紹介

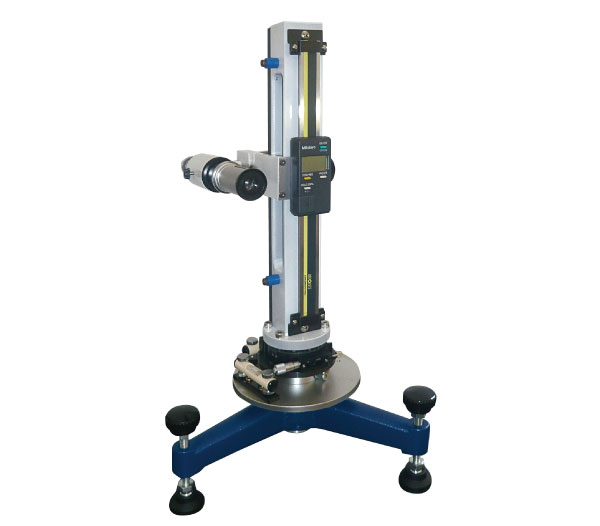

前方測定の2点間の高さを測定する機器です。
デジタルスケールを搭載していますので、簡単に数値を読み取ることができます。

三脚水平調節式のため、本機を水平に設置することが容易です。また、回転テーブルが標準で装備されており、360度微動回転することができるため、一度設置を完了させれば、据え付け直しの必要がありません。

望遠鏡仕様に切り替えて、離れた被写体を測定することが可能です。非接触で測定可能なため、前方測定において、ガラス越しや、安全面の観点から、立ち入る事が困難な箇所にある被写体を、無理なく測定することができます。

また、作動距離は、アダプターレンズの組み合わせにより、標準仕様1.8mに対して、最短で150mmとなり、至近距離の測定も可能となります。

<オプション品の紹介 さらに使いやすく便利に>

ズームスコープカメラを本機にお取り付けいただく事で、パソコン上に画像を映し出すことができ、測定箇所を大きく観察することができます。
※ TS-93005、USB3.0カメラで、23.6型モニターを使用した場合のモニター倍率は、およそ55x~440x となります。
前方測定の際、被写体までのピント調整が容易にできる機構として、Y軸鏡筒微動装置がございます。

その他色々と取り揃えております。詳細はこちらから

製品構成

製品構成 標準仕様
型式 NCZ-150D、NCZ-200D、NCZ-300D、NCZ-460D
測定範囲 Z軸150mm、200mm、300mm、460mm
最小読取値 0.01mm(デジマチック仕様)
総合倍率 50倍・25倍 十字線入
サイズ・重量 約 φ440 x 760mm(H) 25kg ※ NCZ-460D
